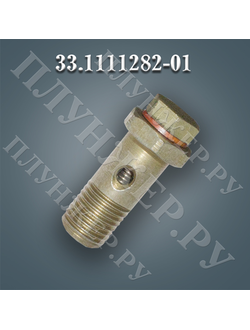

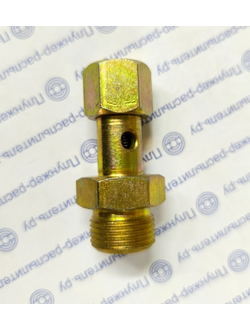

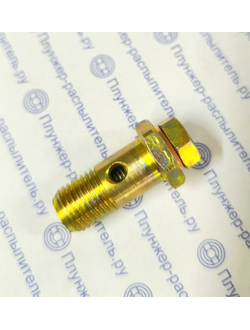

Клапана перепускные

Действие перепускного клапана базируется на взаимодействии давления рабочей среды и усилия пружины в области зазора клапана. С одной стороны, давление с более значительным воздействием стремится открыть клапан, а с другой — меньшее давление и сила сжатой пружины пытаются его закрыть.

Пока суммарное усилие от сжатой пружины и давления с меньшим вектором воздействия превосходит давление с большим усилием, клапан остаётся закрытым. Однако как только это равновесие нарушается, клапан начинает открываться.

Открытие перепускного клапана зависит от баланса сил. Важно отметить, что начальная стадия открытия клапана определяется настройкой, а полное открытие достигается при давлении, в 1,2–2,0 раза превышающем давление настройки. Усилие настройки перепускного клапана — это давление, которое создаёт пружина на затворе. Необходимый перепад давления устанавливается путём сжатия пружины.

Основным недостатком перепускных клапанов является низкая точность поддержания давления.
